YTN-40Z耐震压力表
该压力表除具有一般压力表的性能外，还具有良好的耐震性能，特别适用于机械振动和压力有脉冲的条件下，测试正压和副压。
- 型号： YTN-40Z
- 价格：
产品说明：
该压力表除具有一般压力表的性能外，还具有良好的耐震性能，特别适用于机械振动和压力有脉冲的条件下，测试正压和副压。
| 规格 | 型号 | 安装方式 | 测量范围 | 接口螺纹 | 外壳材质 | 精度 |
| 1 1/2〃 | YTN-40 | 径向 |
0.1、 0.16、 0.25 0.4、 0.6、 1、 1.6、 2.5、 4 6 |
G1/8’’ ZG1/8’’ Z1/8’’ M10×1 |
不锈钢壳 SS 304 |
2.5 |
| YTN-40Z | 轴向无边 | |||||
| YTN-40ZT | 轴向带边 | |||||
| 2〃 | YTN-50 | 径向 |
0.1 、0.1、6 0.25 0.4 、0.6 、1 0.5、 1.6、 2.5 4 、6、 10 16、 25、 40 |
G1/8’’ G1/4’’ ZG1/8’’ ZG1/4’’ Z1/8’’ Z1/4’’ M14×1.5 |
不锈钢壳 SS 304 |
2.5 |
| YTN-50Z | 轴向无边 | |||||
| YTN-50T | 轴向带边 | |||||
| 2 1/2〃 | YTN-60 | 径向 |
0.1 、0.16 、0.25 0.4、 0.6、 1 1.6、 2.5 、4 6 、10 、16 25、 40、 60 |
G1/8’’ G1/4’’ 2G1/8’’ 2G1/4’’ 21/8’’ 21/4’’ M14×1.5 |
不锈钢壳 SS 304 |
2.5 |
| YTN-60Z | 轴向无边 | |||||
| YTN-60ZT | 轴向带边 |
接头螺纹代号对应关系：G=BSP ZG=BSPT Z=NPT
常用压力单位换算1Mpa=10bar=10.2kg/cm²=145psi
| 规格 | 型号 | 安装方式 | 测量范围 | 接口螺纹 | 外壳材质 | 精度 |
| 3〃 | YTN-75 | 径向 | 0.1、0.6、 0.25 、0.4、 0.6、 1 、1.6 2.5、 4、 6、 10 、16、 25、 40、 60 |
G1/8＂ G1/4 ＂ZG1/8＂ ZG1/4＂Z1/8＂ Z1/4＂ M14×1.5 |
不锈钢壳 SS 304 |
2.5级 |
| YTN-75Z | 轴向无边 | |||||
| YTN-75ZT | 轴向带边 | |||||
| 4〃 | YTN-100 | 径向 | 0.16、 0.25、 0.4、 0.6、 1、 1.6、 2.5、 4 、6、 10、 16、 25 、40、 60 |
G1/2＂ZG1/2＂ G3/8＂ZG3/8＂ Z1/4 Z3/8＂ M20×1.5 |
不锈钢壳 SS 304 |
1.6级 |
| YTN-100Z | 轴向无边 | |||||
| YTN-100ZT | 轴向带边 |

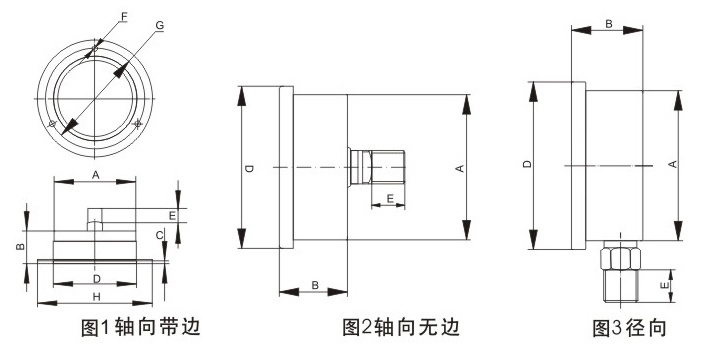

| 型号 | 40 | 50 | 63 | 75 | 100 |
| A | ￠42 | ￠52 | ￠61 | ￠75 | ￠98 |
| B | 26 | 29 | 31 | 31 | 37 |
| C | 3 | 3 | 3 | 3 | 3 |
| D | ￠47 | ￠58 | ￠68 | ￠82 | ￠109 |
| E | 11 | 14 | 14 | 14 | 17 |
| F | 3-￠3.5 | 3-￠4 | 3-￠5 | 3-￠5 | 3-￠4 |
| G | ￠52 | ￠64 | ￠78 | ￠91 | ￠115 |
| H | ￠62 | ￠73 | ￠88 | ￠105 | ￠130 |
接头螺纹代号对应关系：G=BSP ZG=BSPT Z=NPT
常用压力单位换算1Mpa=10bar=10.2kg/cm²=145psi
